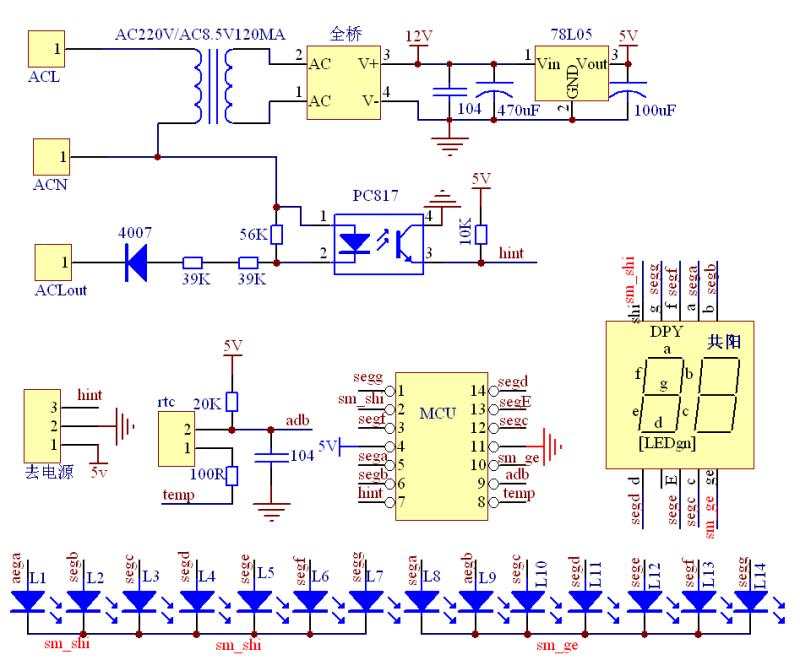

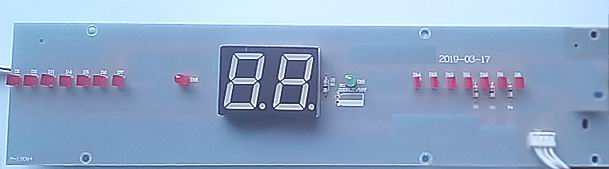

本控制器是电热水器的配套产品，成套产品由“显示板”、“电源板”两部分组成，将“显示板”的“连接插头”插在“电源板”上组成一整体。显示板上装有一个两位数码管（显示水温、故障代码）、三色LED组合、各种电子元器件等。电源板上装有电源变压器、1个温度传感器、插座等。
一 性能要求
1.额定输入电压220V~/50Hz，可工作电压范围187V~253V~。
2.工作温度：-10℃~70℃。
3.电气强度：变压器初级对次级间1800V/50Hz历时1min无击穿。
4.抗干扰性能 注入2500V脉冲群电压，分别在频率F1、F2、F3的情况下,进行正负脉冲对控制器进行干扰1分钟试验，控制器仍能正常工作，试验结果符合产品设计技术要求。
5.电路板应能经受住抗干扰试验。试验中不应出现功能失效、显示不稳定、死机等现象。
6.工作相对湿度：40%~95%（室温25℃）。
7.测温精度：20℃～75℃温度范围内误差小于±2℃，其余小于±3℃。
8.电路板板材使用阻燃板材料，电源变压器（带温度保险135℃）、半导体元器件、各类电容、电阻等所有元器件，均应用双方议定厂家的产品。
9.电路板能经受2g各轴的振动试验，试验后不得出现第5条中的现象。
10.显示板应作防潮处理；电源板作防潮处理。
11.电气间隙不小于5mm，绝缘电阻≥500M(DC500V，1min)。
二 功能说明
通电，两位数码管显示温度传感器实测温度，00℃-95℃显示范围;传感器故障闪烁显示：开路E1，短路E2，超过96℃则E3。故障排除后，温度显示自动恢复正常。
加热状态：绿色“保温”指示灯熄灭，红色“加热”指示灯亮，跑码灯流水点亮；
保温状态：红色“加热”指示灯熄灭，绿色“保温”指示灯亮，跑码灯全部点亮；
